產品概述
硅橡膠融冰加熱線有耐熱性能,應用于冰箱、冷柜、空調、飲水機、電飯煲等家用電器。平均功率密度一般在40w/m以下,在散熱較好的低溫環境下,功率密度可達60w/m,使用溫度為-60℃到+155℃。
根據加熱線使用特性的不同,我公司現有兩種融冰加熱線并聯恒功率硅膠融冰加熱線和自限性硅膠融冰加熱線。

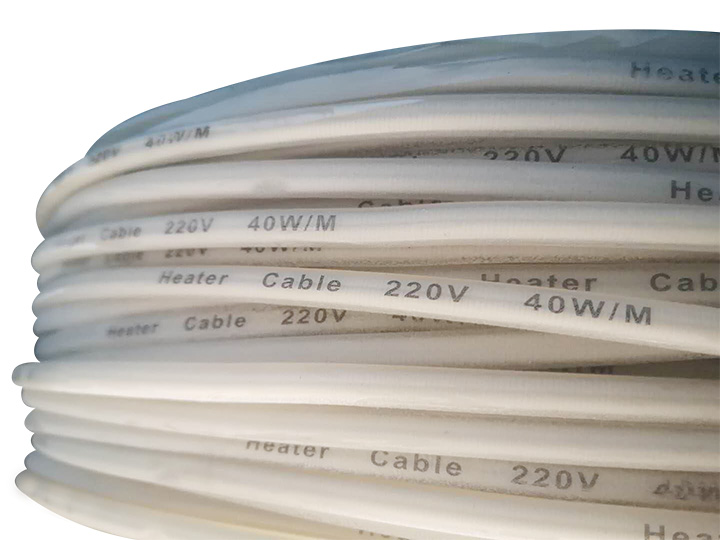

并聯恒功率硅橡膠融冰加熱線
(一)應用范圍:
建筑物、冷藏庫及倉庫地面加熱;斜道加熱、檐槽與屋頂化霜。
(二)特性:
A、耐溫性能好。整體采用硅橡膠為絕緣導熱材料(包括電源線),工作環境溫度為-60至±200℃。
B、導熱性能好:通過即可產生熱能,直接進行導熱,熱效率高,可短時加熱達到效果。
C、電性能可靠:每條電加熱帶出廠時,經過嚴格的直流電阻、浸水高壓和絕緣電阻等測試,確保質量。
D、結構堅固,柔韌性易彎曲;結合整體冷尾段,無結合點。結構合理,便于安裝。
E、可設計性強;加熱長度、引線長度、額定電壓、功率由用戶確定。
(三)技術指標:
輸出功率 |
25W/米 |
40W/米 |
50W/米 |
60W/米 |
電壓 |
24V--240V |
導線 |
0.75平方(7/0.4) |
導線絕緣材料 |
硅橡膠 |
發熱溫度(空燒) |
60℃以下 |
80℃-90℃ |
100℃以下 |
120℃以下 |
發熱絲外絕緣 |
硅橡膠 |
發熱體 |
5mm×7mm(可根據客戶要求訂做) |
使用限制 |
65米 |
50米 |
44米 |
20米 |
結點之間距離 |
0.5米/0.25米 |
浸水耐壓 |
AC3500V |
絕緣電阻 |
≥200mΩ |

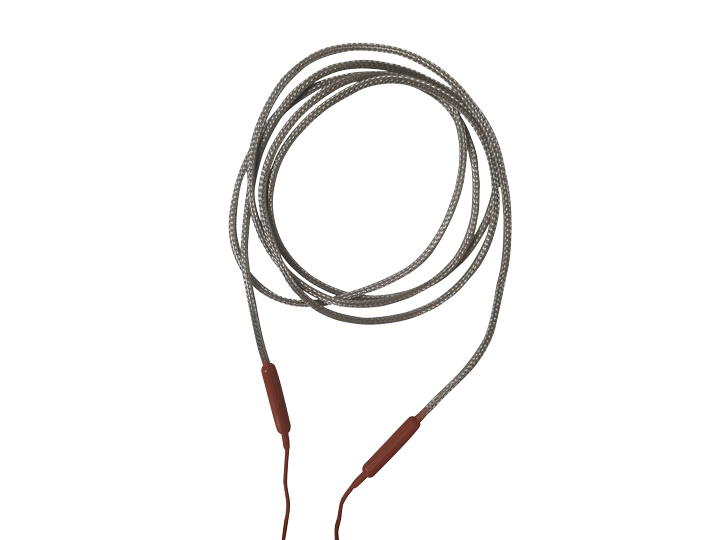

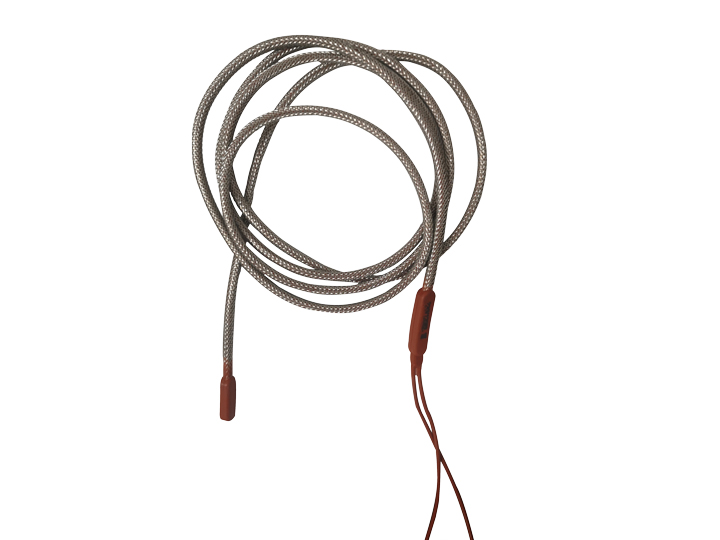

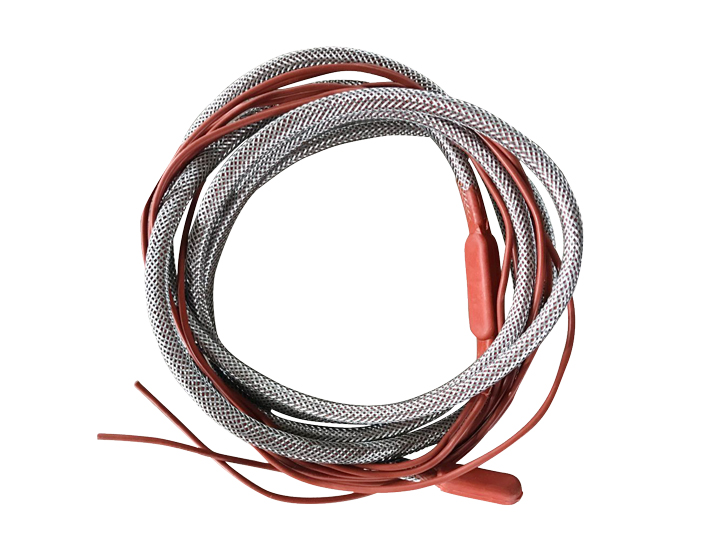

自限性硅橡膠融冰加熱線
(一)使用說明:
加熱線是在玻璃纖維絲上纏繞電阻合金絲、在其外層包覆硅橡膠絕緣層的電熱線。
外徑:φ1.2/2.0/2.5/3.0/4.0/5.0/mm;
阻值:0.3-20000歐姆/米;
耐溫:180/90攝氏度;
應用:冰箱、空調、冷柜除霜加熱,電飯煲保溫、電熱毯、電熱座墊、電熱按摩椅、醫療美容器材、電熱腰圍、電熱保暖衣、電熱鞋、浴盆泳池、洗腳盆、管道罐體保溫防凍、車窗加熱等。
(二)各種規格可以定做
A、發熱線與引出冷端(引出電線)的連接處用硅膠模壓密封,但引出電線必須是硅膠絕緣。
B、發熱線與引出冷端(引出電線)的連接處用熱縮管密封。
C、發熱線與引出冷端的連接處與線體有同樣的直徑,用色標標記發熱與冷段部位。其優點是連接處與線體有同樣的直徑,構造簡易。
(三)技術指標
外徑 |
2mm至6mm |
發熱絲盤旋骨架 |
0.5mm至1.5mm |
發熱絲 |
鎳鉻合金或銅鎳絲 |
絕緣層 |
硅橡膠 |
公差 |
直流電阻值:±5% 外徑:+0.2/-0.1mm |
輸出功率 |
高至40W/m |
電壓 |
高至600V |
表面溫度 |
高至200℃ |
表面溫度 |
低至-70℃ |
使用注意事項
并聯恒功率融冰加熱線在使用長度限制范圍內可自由截取,用多長斷多長。
自限性硅膠加熱線受使用長度和使用功率的限制,不可自由截取使用。
硅膠加熱線應用范圍

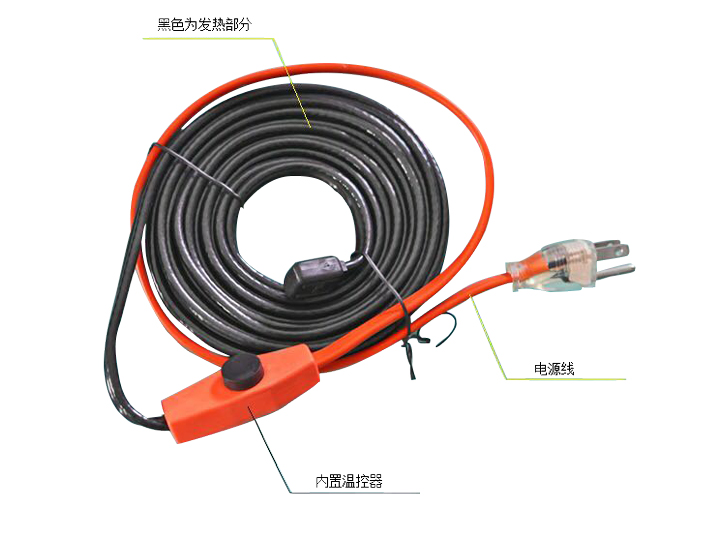

冷風機工作一段時間后,風機的風葉上會結冰,用防凍硅膠加熱線除霜,讓融化的水通過排水管排出冷庫外。
由于排水管前端部分是安裝在冷庫內,常因為 0℃ 以下的環境造成融霜水結冰,堵塞排水管,所以需要安裝硅膠加熱線以確保融霜水不在排水管內結冰。將硅膠加熱線安裝在排水管內,在除霜同時加熱管道,使水順利排出。
硅膠加熱線的特性
完全防水設計
雙層絕緣體
模壓結頭,富有伸縮性
硅橡膠絕緣體適用范圍:-60℃至+200℃
硅橡膠融冰加熱線規格型號
標準規格見下表:
加熱體 |
鎳鉻或銅鎳合金 |
長度/M |
40W/M |
50W/M |
加熱體尾端 |
硅膠體密封尾端 |
1 |
40W |
50W |
表面溫度 |
高至 200℃ |
1.3 |
52W |
65W |
表面溫度 |
低至 -60℃ |
1.5 |
60W |
75W |
浸水耐壓 |
AC2500V V/min |
2.0 |
80W |
100W |
電壓 |
24-240V |
形狀 |
平7×5mm |
3.0 |
120W |
150W |
功率 |
±5﹪ |
輸出功率 |
40—50W/M |
4.0 |
160W |
200W |
帶體長度 |
±5mm |
絕緣電阻 |
≥200MN |
5.0 |
200W |
250W |
容耐度 |
±10﹪ |
泄露電流 |
≤0.2MA |
6.0 |
240W |
300W |
備注:在一般情況下,50W/M的排水管加熱帶較為常用。如用于塑料體排水管,公司推薦使用輸出功率40W/M的水管加熱帶。
